單層六方氮化硼（h-BN）是一種由硼氮原子相互交錯組成的sp2軌道雜化六邊形網格二維晶體材料。在所有現已發現的范德瓦爾斯(van der Waals )單原子層二維材料（2D Materials）中，h-BN是一的絕緣體，因此其被認為是納米電子器件中理想的超薄襯底或絕緣層材料。此外，h-BN還擁有較高的熱穩定性及化學穩定性，使得它被廣泛研究并應用于超薄抗氧化涂層。研究表明，h-BN在1100 ℃以下都能很好地發揮其穩定的抗氧化功效。

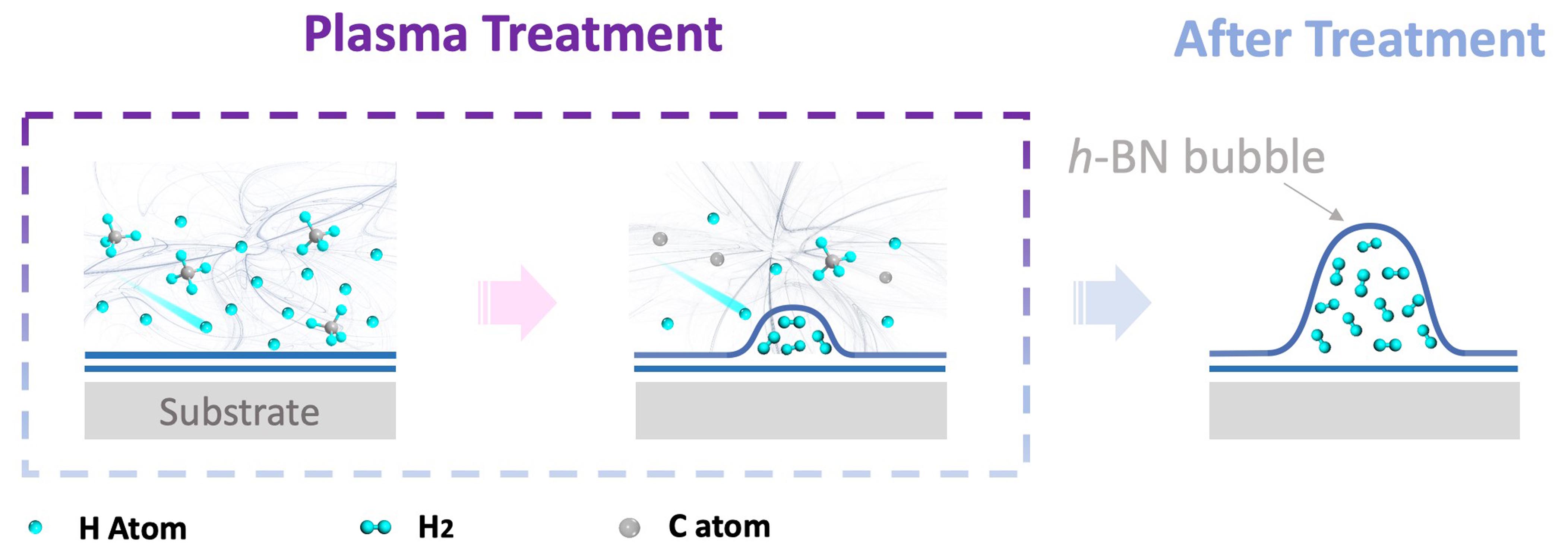

圖1. 通過等離子體技術從甲烷中提取氫氣到h-BN夾層中形成氣泡

同石墨烯類似，h-BN的六邊形網格在結構不被破壞的情況下可以阻止任何一種氣體分子或原子穿透其平面，卻對直徑遠小于原子的質子無能為力。這一有趣的特性使之能夠被很好地應用于“選擇性薄膜”、“質子交換膜”等能源領域。而在本文報道的研究中， 王浩敏研究員團隊則巧妙地利用h-BN這一特性，結合等離子體技術，對碳?xì)浠衔餁怏w（甲烷、乙炔）、氬氫混合氣進行了“氫提取”，并將其穩定地存儲在h-BN表面的微納氣泡中（圖1）。

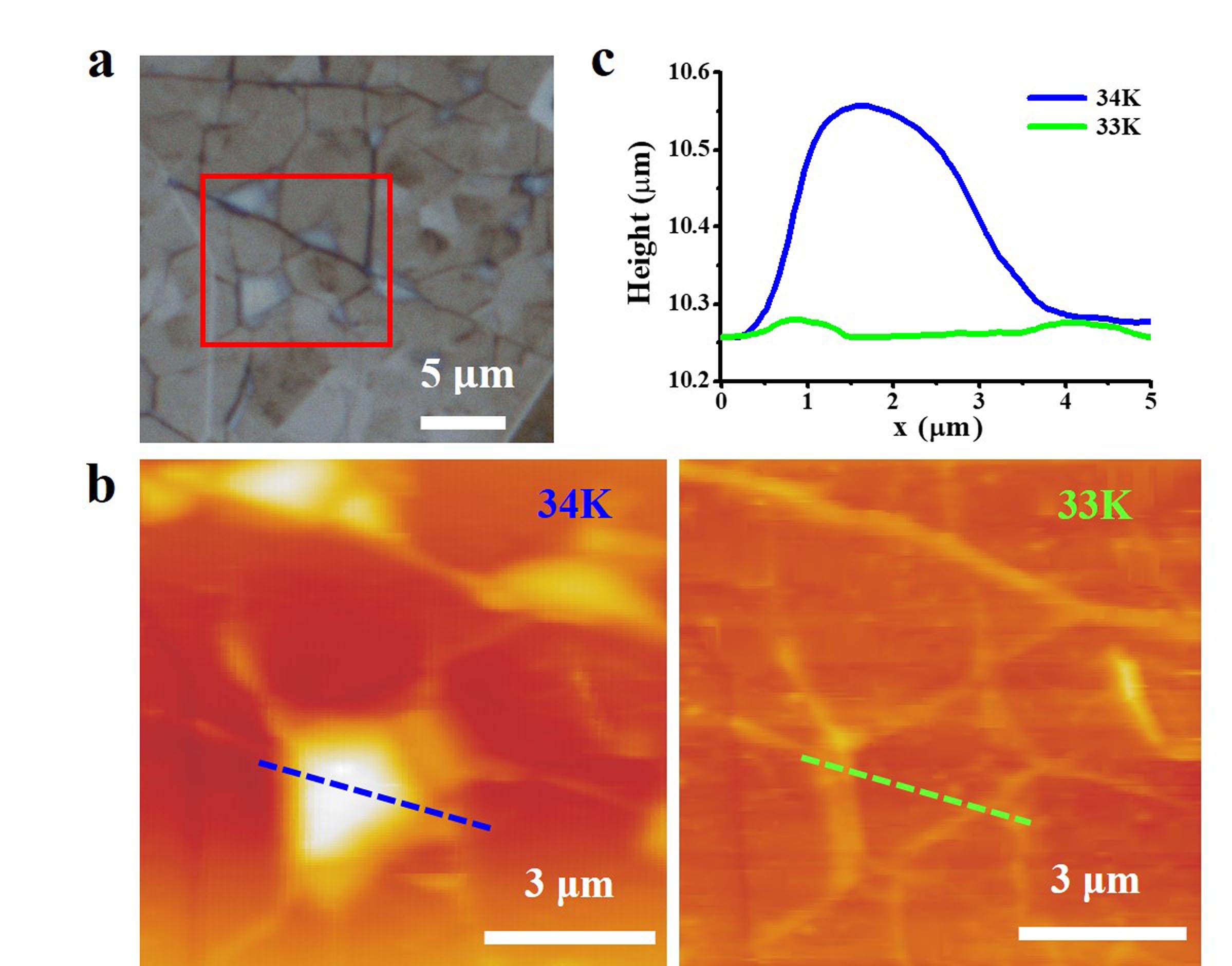

圖2. a: 六方氮化硼光學顯微鏡照片；b: 六方氮化硼34K與33K溫度下的低溫原子力顯微鏡形貌圖，當溫度34K時存在氣泡（圖中亮色部分）；c: 六方氮化硼氣泡不同溫度下的高度，當溫度33K時氣泡消失

低溫原子力顯微鏡的測量結果（圖2）證實了被六方氮化硼氣泡包覆的氣體確實是氫氣。文章中，作者使用了一套attoAFM I低溫原子力顯微鏡，顯微鏡可以在閉循環低溫恒溫器attoDRY1100（attoDRY2100系列）內被冷卻到較低的液氦溫度。在特定的測量溫度下，原子力顯微成像結果可以幫助研究者證實在33.2 K ± 3.9 K溫度的時候氣泡消失，證實了被包覆氣體的消失。由于該轉變溫度與氫氣的冷凝溫度（33.18K）接近，該實驗結果可以證明氫氣氣體存在與六方氮化硼氣泡內。該工作成功地在六方氮化硼內存儲了氫氣，為未來氫氣的存儲提供了全新的方法。

詳細情況歡迎您咨詢我們，

參考文獻：

Haomin Wang et al, Isolating hydrogen in hexagonal boron nitride bubbles by a plasma treatment, Nat. Commun., 2019, 10,?2815.

二維材料為創建電子設備（例如晶體管和發光二極管）提供了令人興奮的新平臺。單原子厚的晶體家族包括金屬，半導體和絕緣體。其中許多在環境條件下都是穩定的，其屬性通常與三維尺寸的屬性明顯不同。即使將幾層堆疊在一起也可以改變電子特性，使其適合于下一代電池，智能手機屏幕，探測器和太陽能電池等。更為神奇的是：甚至可以使用辦公用品來自己動手制造二維材料。2010年諾貝爾物理學獎的獲得者就是通過透明膠帶剝離鉛筆芯中的石墨來獲得單原子厚度的石墨烯。

那么，為什么二維材料在現代電子產品中還沒有廣泛應用呢？因?yàn)樵雍竦?-D晶體的制造良品率很低，并且它們的光學對比度范圍很廣，在顯微鏡下找到它們是一項繁瑣的工作。

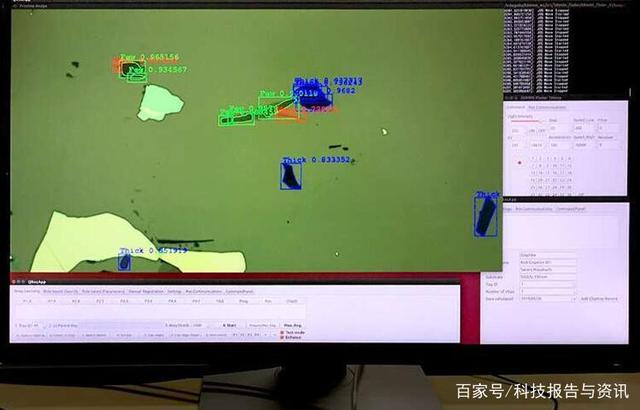

現在，由東京大學（University of Tokyo）領導的團隊已成功地使用機器學習使該任務自動化。使用了許多帶有各種照明的標記示例，以訓練計算機檢測薄片的輪廓和厚度，而不必微調顯微鏡參數。作者Satoru Masubuchi說：“通過使用機器學習而不是傳統的基于規則的檢測算法，我們的系統對于更改條件具有魯棒性。

該方法可推廣到許多其他二維材料，有時不需要任何附加數據。實際上，僅通過使用二碲化鎢實例進行訓練，該算法就能夠檢測二硒化鎢和二硒化鉬薄片。由于能夠在不到200毫秒的時間內確定剝離樣品的位置和厚度，因此該系統可以與電動光學顯微鏡集成在一起。

通訊作者Tomoki Machida說：“二維材料的自動搜索和分類將使研究人員只需通過剝離和運行自動算法即可測試大量樣品。這將大大加快基于二維材料的新型電子設備的開發周期，并推進對二維電子中的超導性和鐵磁性的研究。”

論文標題《Deep-learning-based image segmentation integrated with optical microscopy for automatically searching for two-dimensional materials》。

詳細情況歡迎您咨詢我們

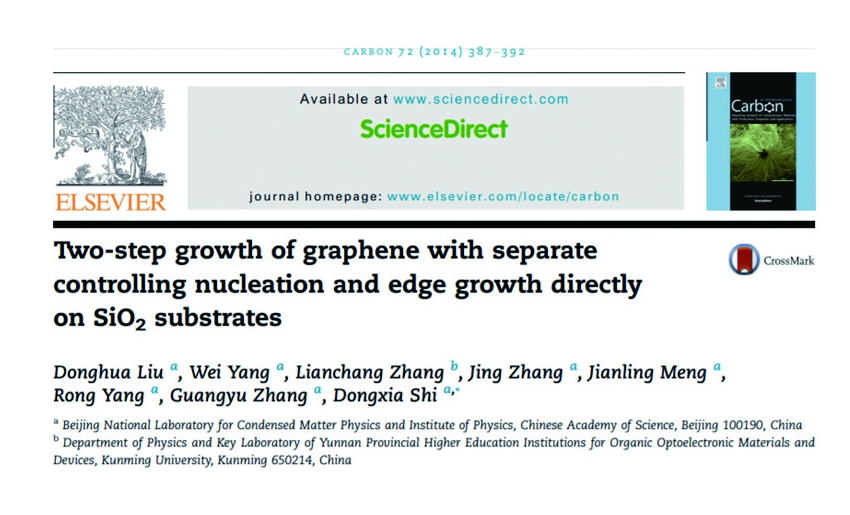

Graphene 在任意襯底上無催化生長

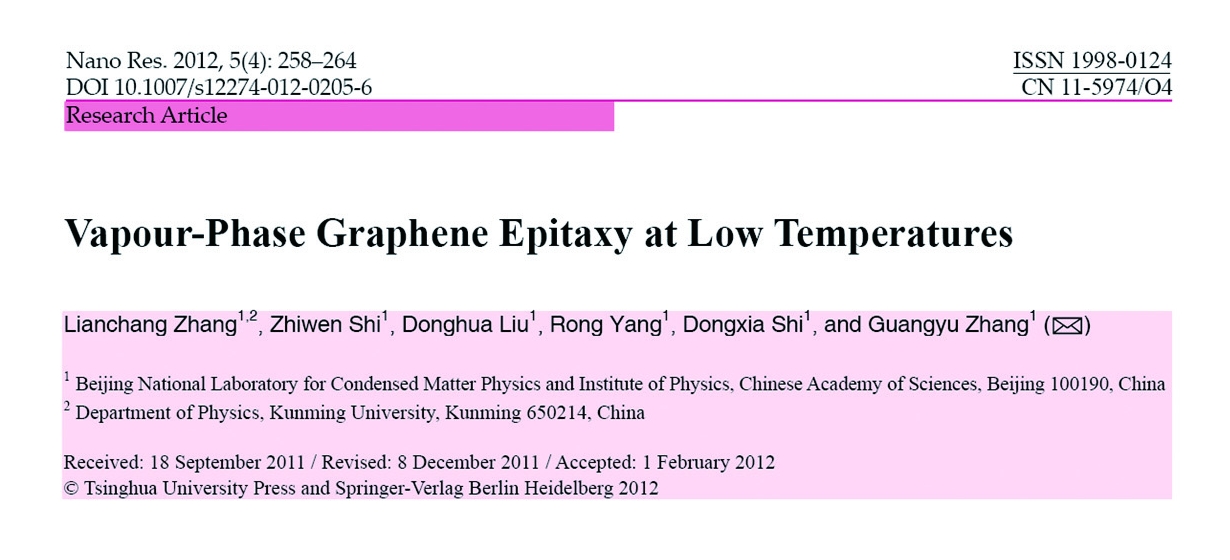

Graphene的無催化外延生長

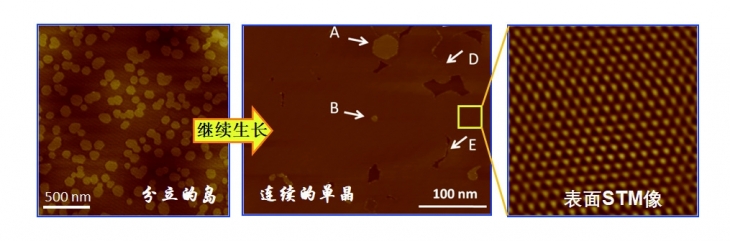

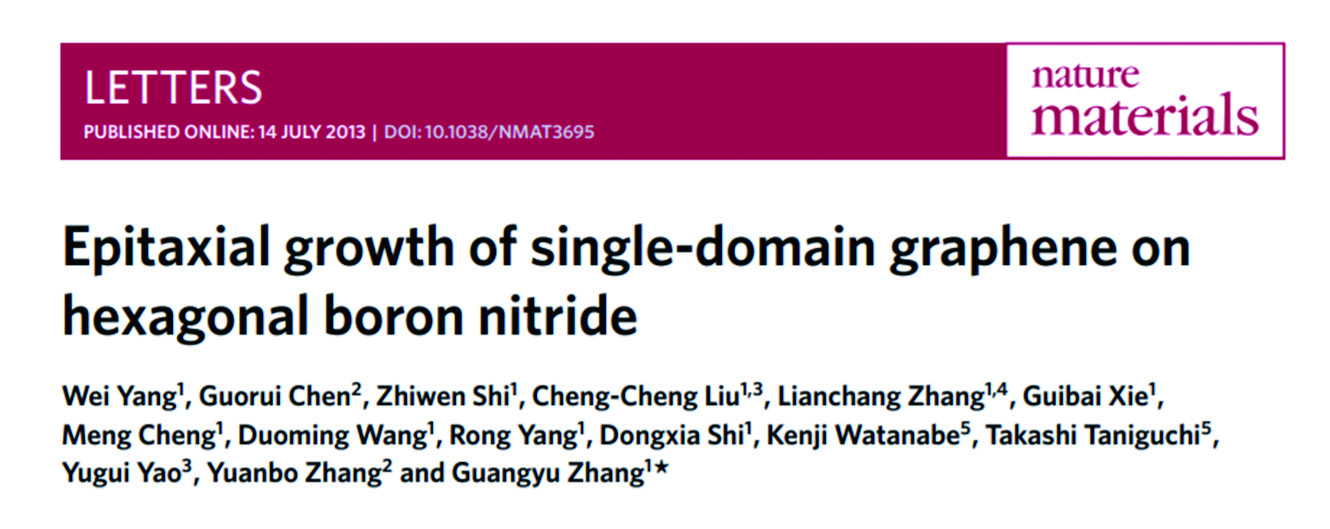

外延Graphene / BN 異質結與摩爾超晶格

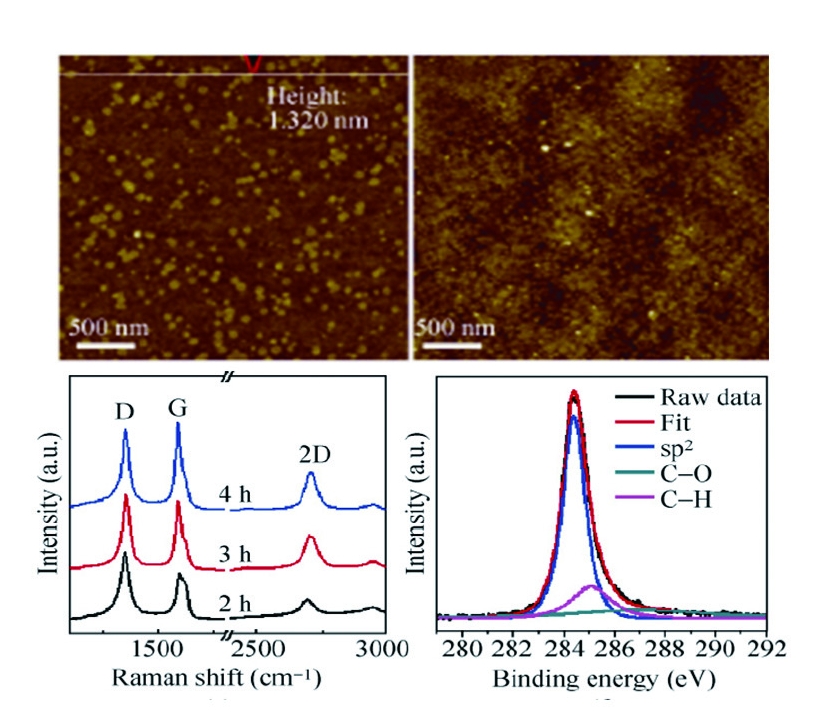

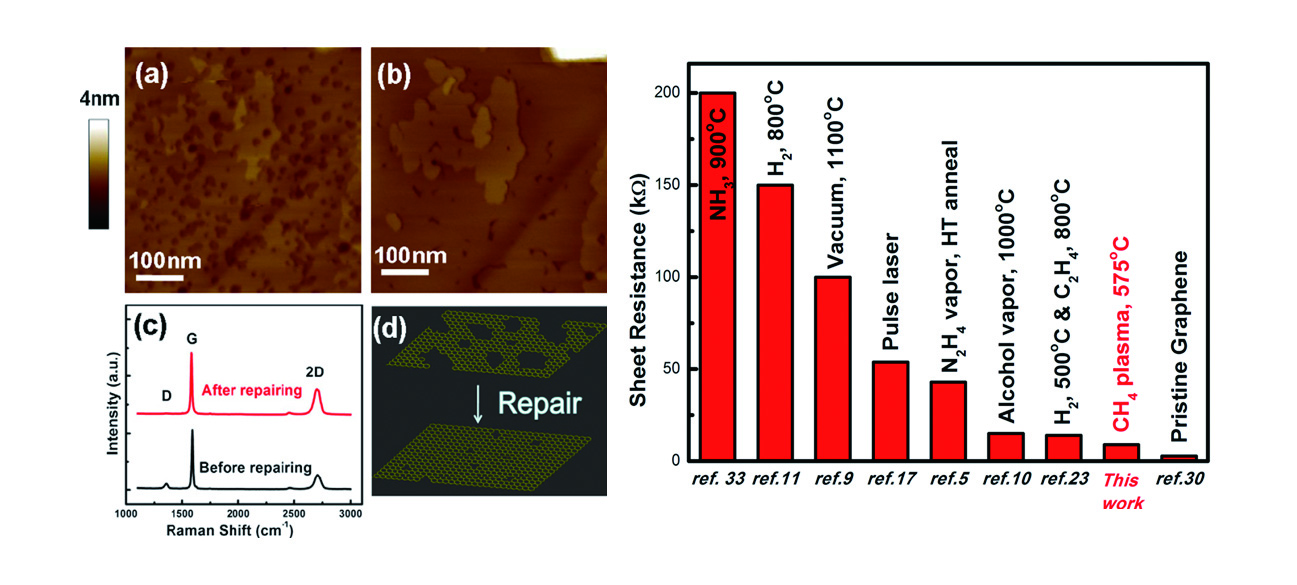

氧化石墨烯的缺陷修復

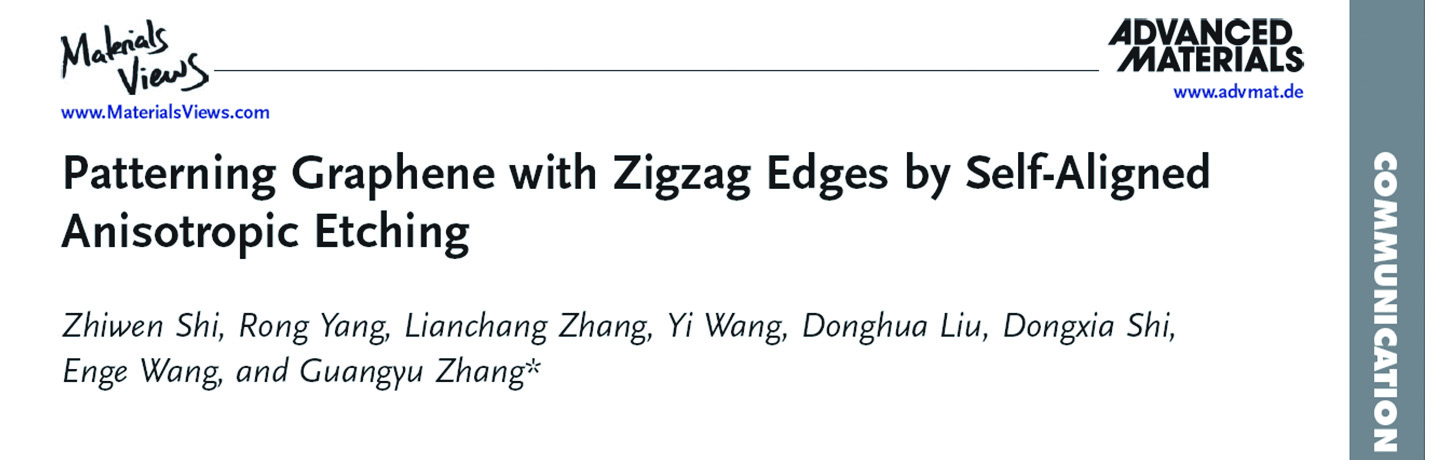

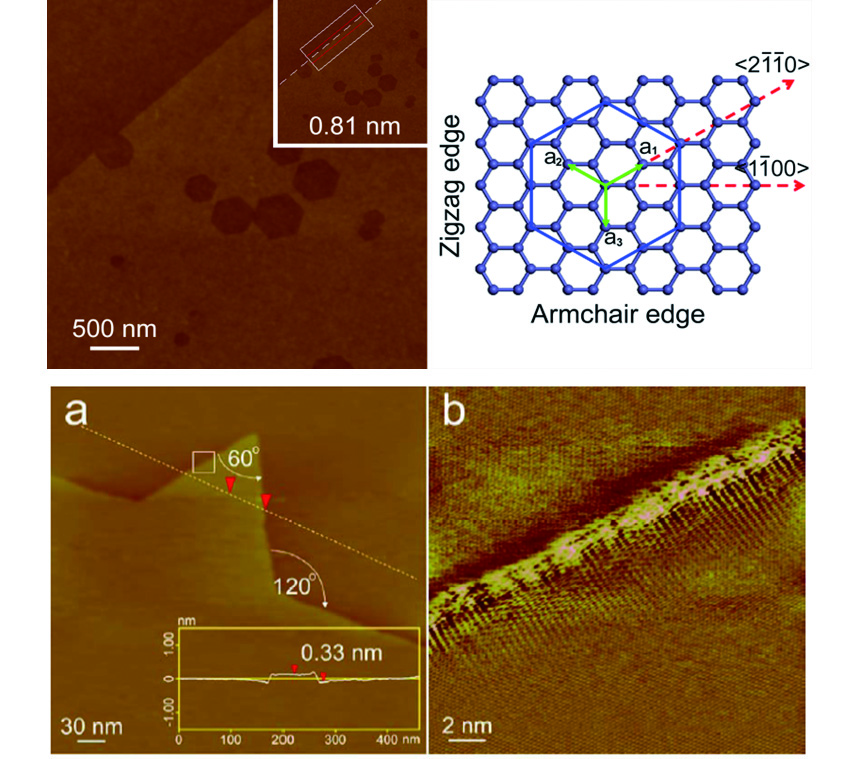

Graphene的各向異性刻蝕技術發展

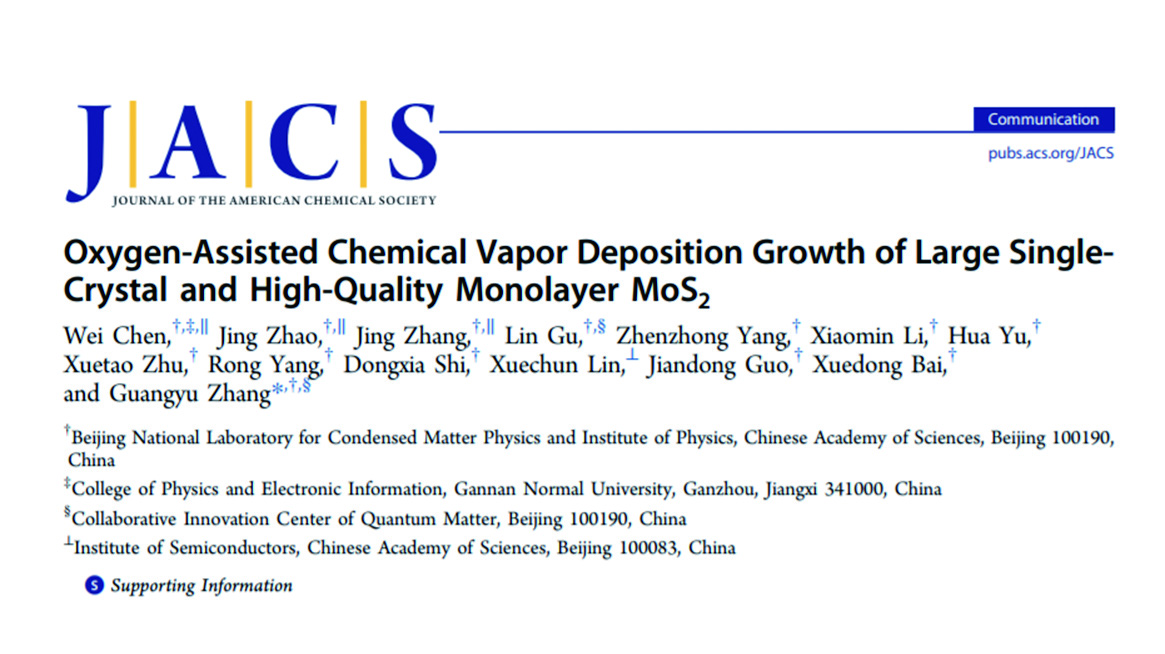

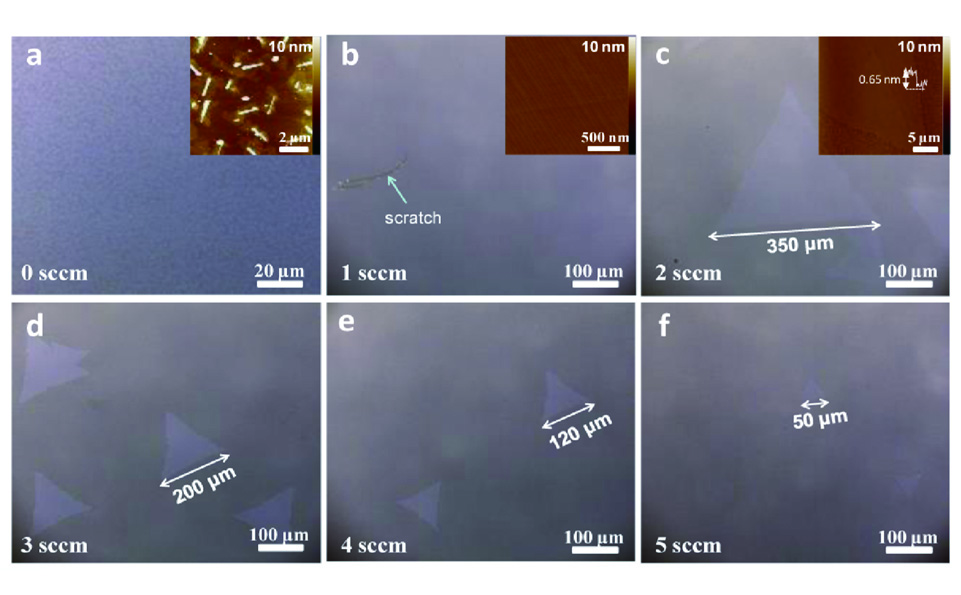

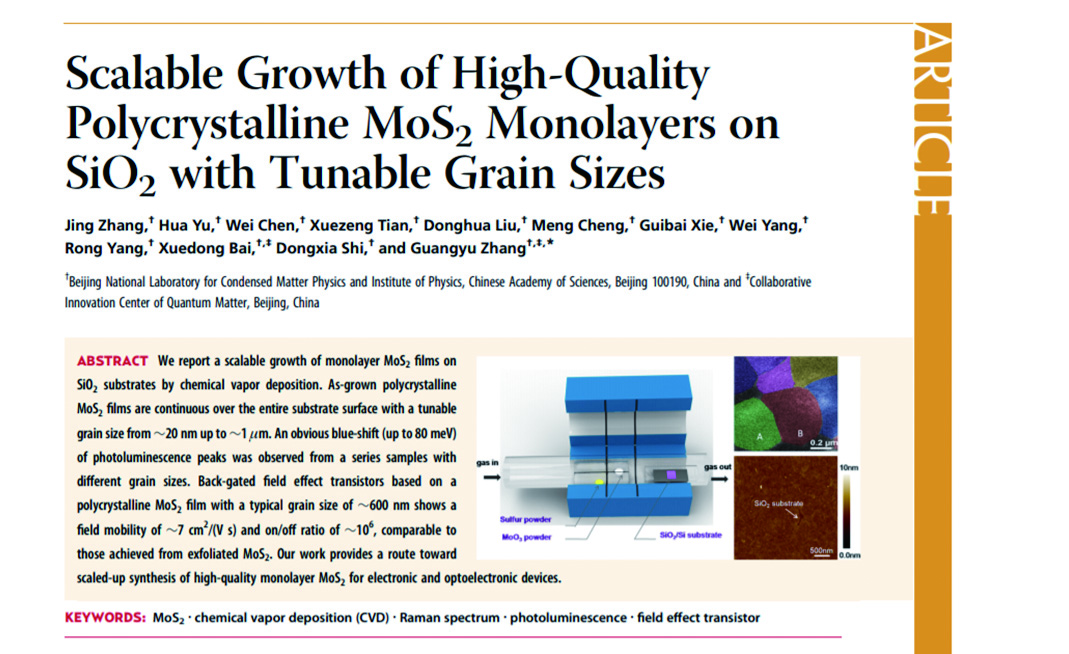

MoS2的可控生長與晶粒尺寸調節

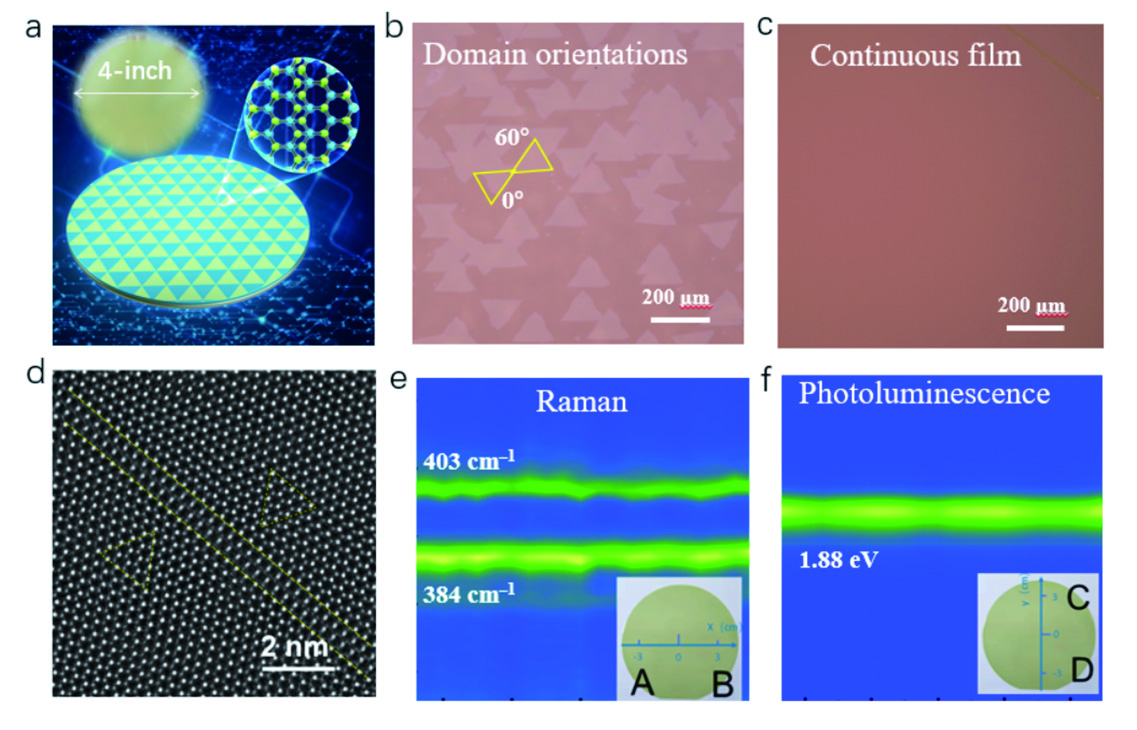

二/四英寸連續單層MoS2的取向外延生長
